豫达铸造浅谈雷蒙磨配件组成结构及材质分析

    磨粉生产线组成结构:从生产线外观可以清楚分辨出磨机整机由颚破、斗式提升机、料仓、振动给料机、主机、风机、管道、集粉器、除尘器等几大部分组成,这些组成机构均是从外观就是判断,而雷蒙机配件多数藏在磨机内部,不易发现。
    磨辊磨环,对此大家都比较了解,材质高锰钢耐磨材质,铸造而成,是磨粉机的主要研磨件,也是易损件,磨辊总成结构图如下所示,磨辊因长期研磨工作,磨损较快,为避免磨损可改建结构或者适时保养检修,如新型高压雷蒙磨磨辊上采用高压弹簧直至,在很大程度上提高了产量,外力作用下磨辊磨损仍可以继续工作也提高了磨辊磨环易损件的使用寿命。

豫达铸造浅谈雷蒙磨配件组成结构及材质分析


    铲刀在研磨过程是物料的主要载体,将物料恰到好处的送到磨辊磨环之间进行研磨,铲刀相对材质要求较宽,但耐磨性在品质考量中也非常关键,初期铲刀与磨盘连接一体式结构设计,一旦损坏需要连同磨盘整体更换,费用高、成本大、更换维修不便,现在新型雷蒙机铲刀单独设计,一致损坏可直接更换,欧版式雷磨机更采用曲面型设计使承载物料量更大,产量更高,另外还要说明的是铲刀磨辊的数量都是由规定型号的磨机决定的,且铲刀与磨辊数量保持一致。

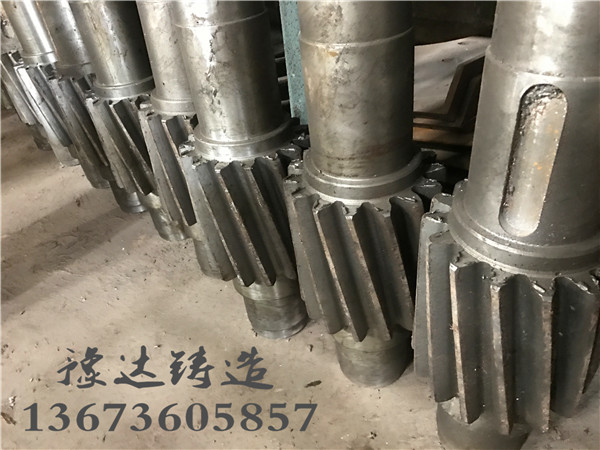

    锥齿轮传动装置,齿轮传动不是每台磨粉机都有,它是连接减速机与主机之间,实现磨机转速减速的作用,齿轮传动对润滑作用要求严格,不同型号磨机润滑剂选择也有规定,齿轮是整机动能传输的通道,传动效果直接代表磨粉设备生产结果。
    磨辊轴及轴承,连接在磨辊和梅花架之间,也是重要的传动装置,轴承与齿轮相比更已损坏,已发生磨损、抱死等故障,因工作环境限制,雷蒙机轴承配件对密封要求很高,例如密封垫、油封等密封措施,为了防止粉尘进入影响轴承传动或造成润滑剂污染等问题。
    橡胶套、垫片属于类似作用部件,起到减震防磨损的作用,他们也是磨粉生产线为数不多的软性材料之一,对保护轴承架及他们部件效果很好。
    分析机、风机叶片,分别安装在分析机、风机内部,起到旋转选粉的作用,这些部件不易磨损,但随着工作时间加长也会出现磨损问题,风机叶片磨损或不正常旋转影响整机风量的传输,分析机作为成品合格检验机构,如果叶片磨损严重成品质量就受影响,会出现成品颗粒过粗等问题。
    组成磨粉工艺的部件甚多,以上是几种比较重要且常见的配件,这些零部件都有生产中因各种原因遭受损坏的风险,特别是磨辊、磨环、铲刀、轴承的易损件更换频繁可在厂房备用一份,叶片、胶套等损坏几率低,可适量备存,像其他压盖、螺母、弹簧拉轴等几乎不会损坏可伴随磨机一直使用,但不论哪种雷蒙磨配件,价格高低,都是磨粉设备重要的组成部分,缺一不可。
